Астрономические и геодезические инструменты западного образца в цинском государственном ритуале

Ил.90. Набор серебряных астрономических инструментов, созданных в  пекинских придворных мастерских в 1691 г. и гравюра с его изображением из сборника Хуанчао лици туши [158, т. 3].

Ил.89. Справа: Гравюра квадранта из сборника Хуанчао лици туши   [158, т. 3].

Ил.89. Слева: Квадрант. Медь, литье, гравировка, золочение. Пекинские придворные мастерские, период Канси. Музей Гугун,  Пекин  [163, с. 120].

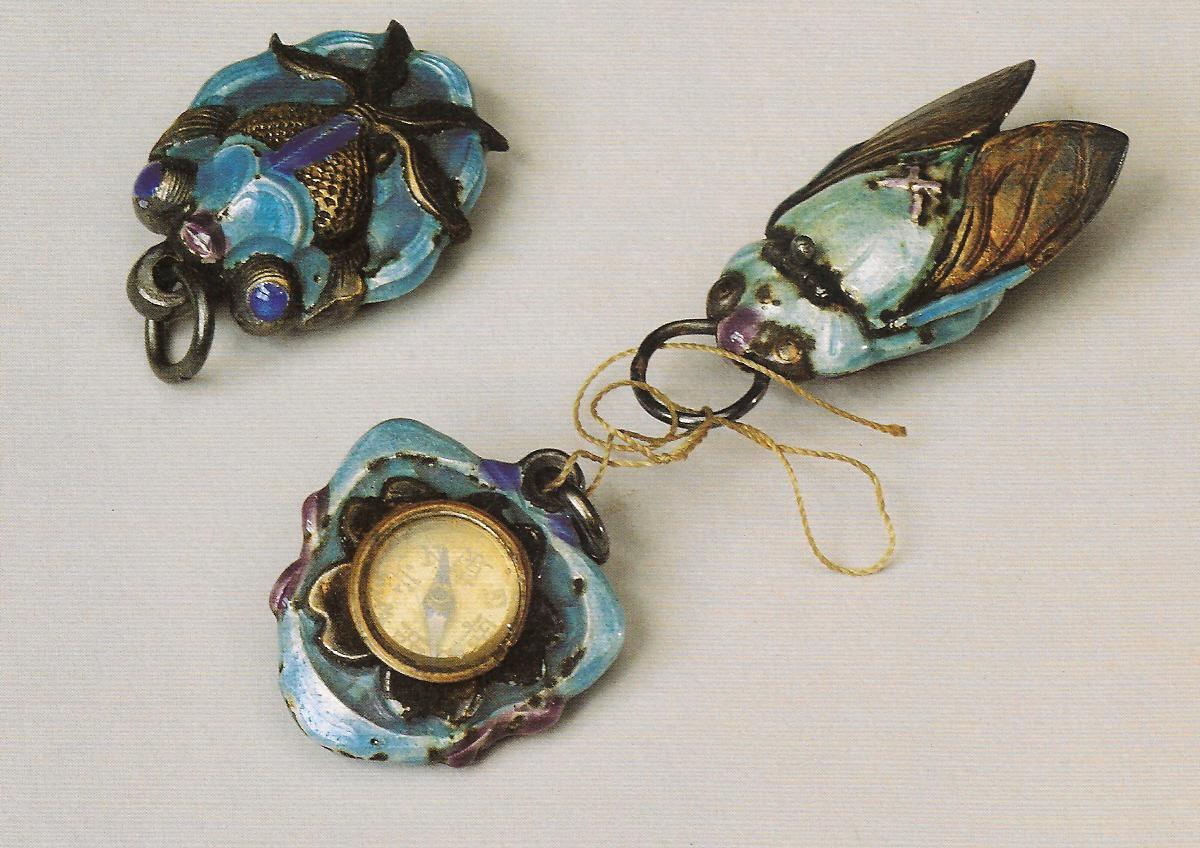

Ил.88. Поясные компасы в виде рыбок и цикады. Серебро, поливная эмаль. Пекинские придворные мастерские, период Цяньлун.  Музей Гугун,  Пекин  [163, с. 146].

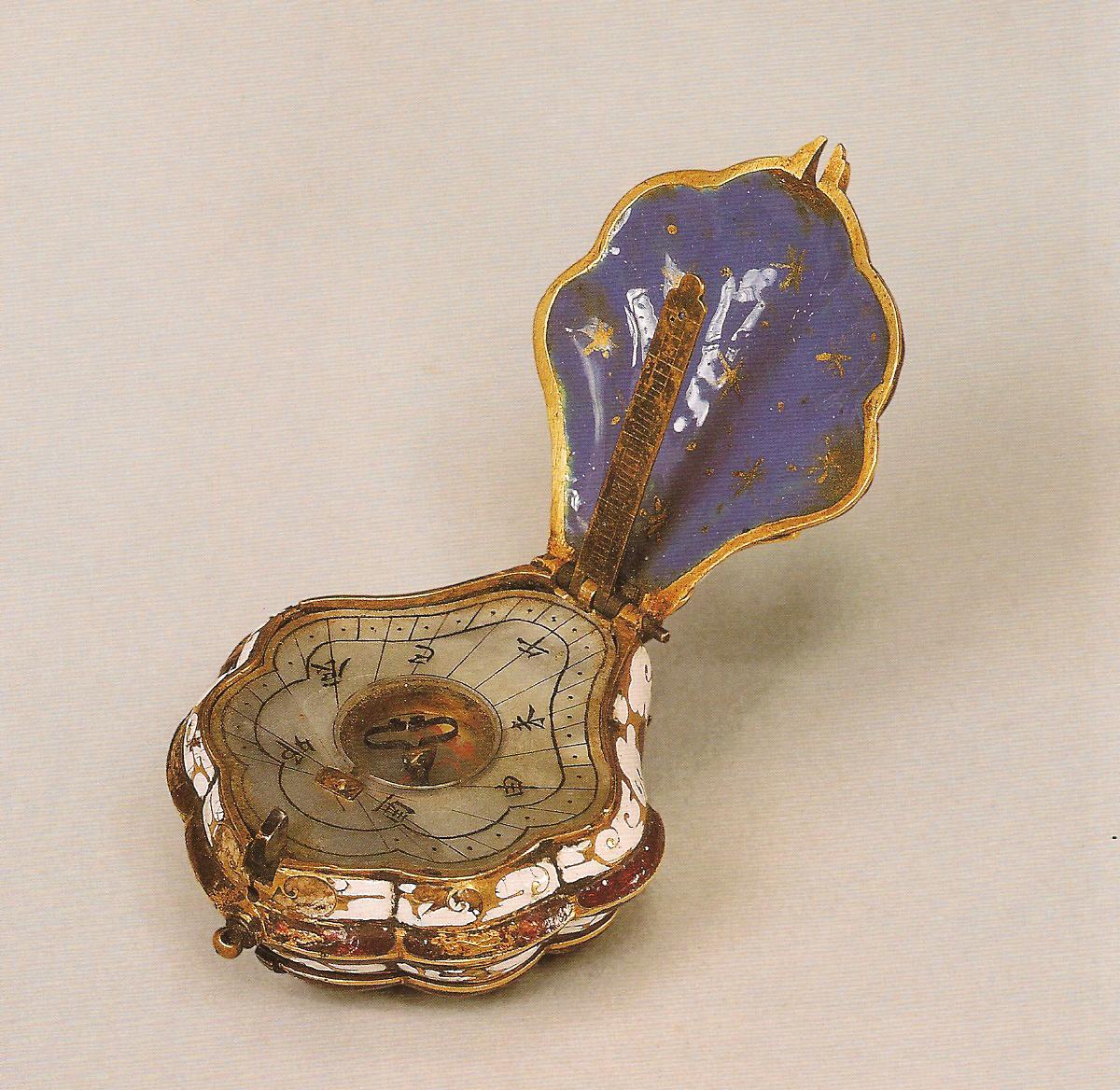

Ил.87. Портативные горизонтальные солнечные часы. Металл, выемчатая эмаль, золочение, пекинские придворные мастерские, период Цяньлун.  Музей Гугун,  Пекин  [163, с. 26].

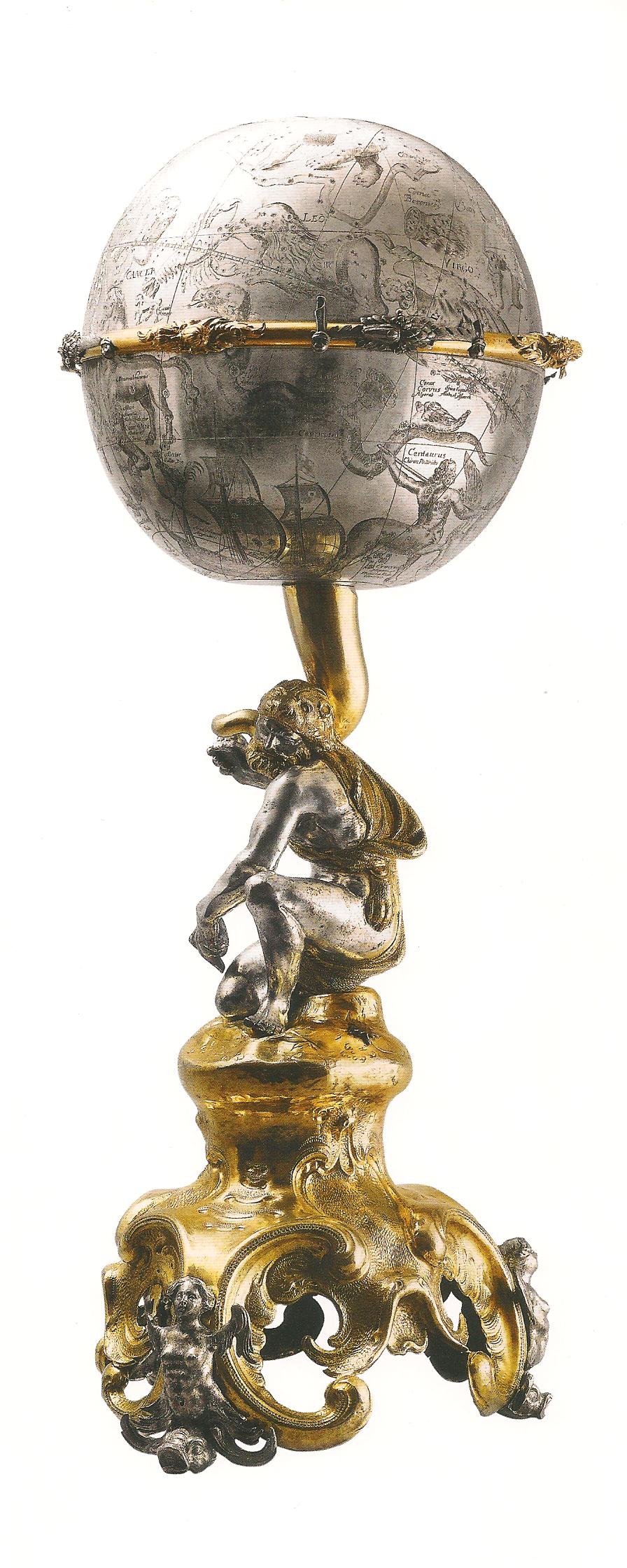

Ил.86. Настольное украшение-сосуд в виде небесного глобуса с фигурой Геракла. Серебро, литье, чеканка, гравировка, золочение Мастер Генрих II Ламбрехт. Гамбург, середина XVII в. [Шедевры немецкого серебра в Кремле (каталог выставки). М., 2002, № 99].

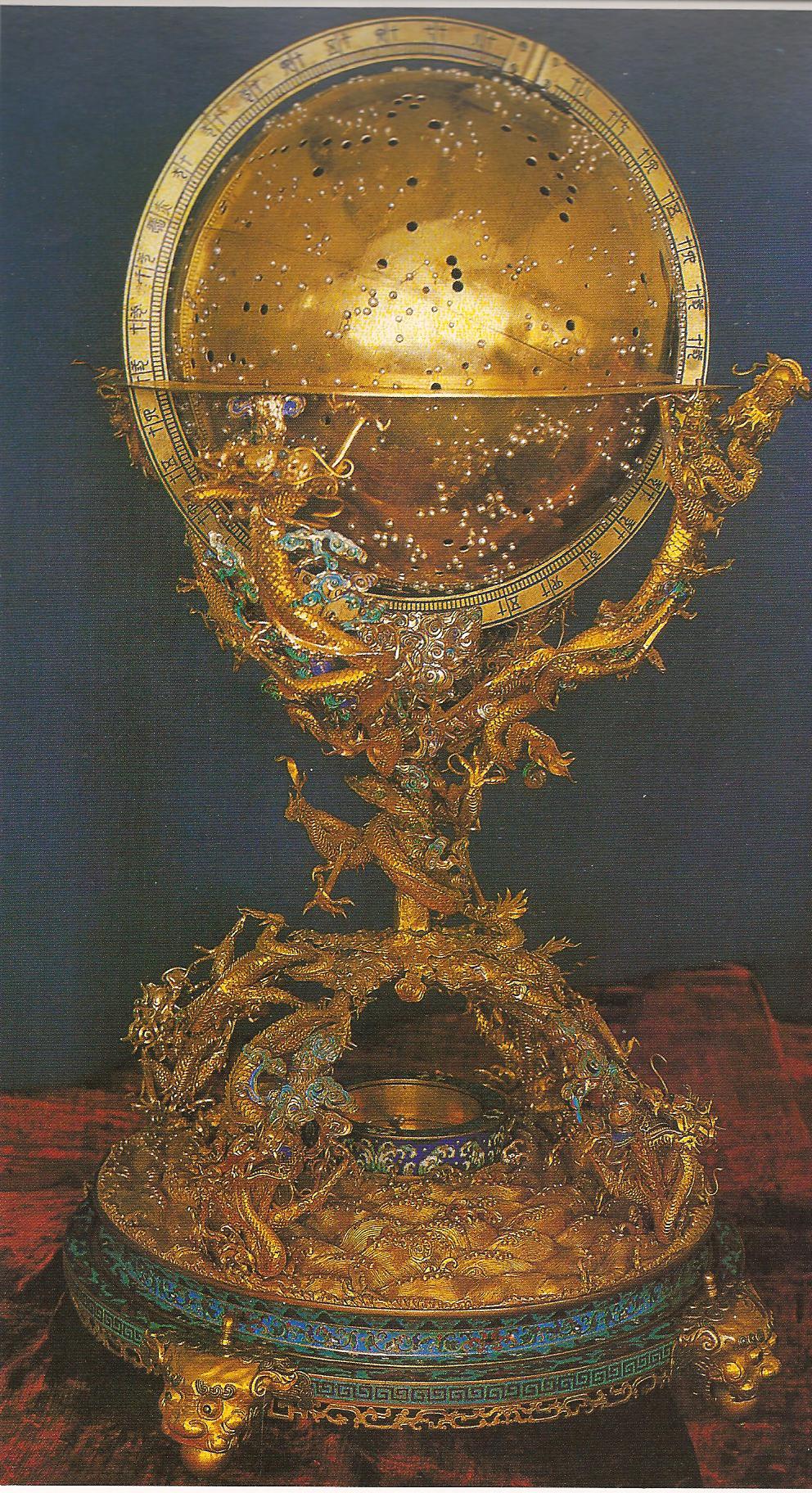

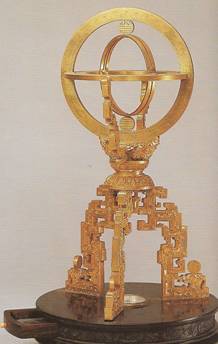

Ил.85. Глобус небесный. Золото, перегородчатая эмаль, жемчуг, инкрустация. Пекинские придворные мастерские, конец периода Цяньлун. Музей Гугун, Пекин  [162, с. 95].

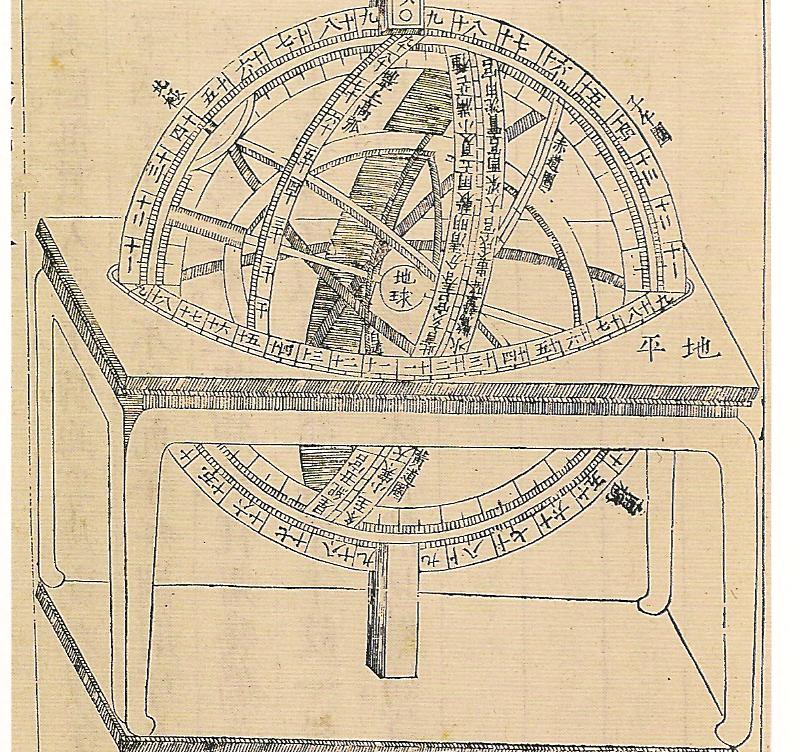

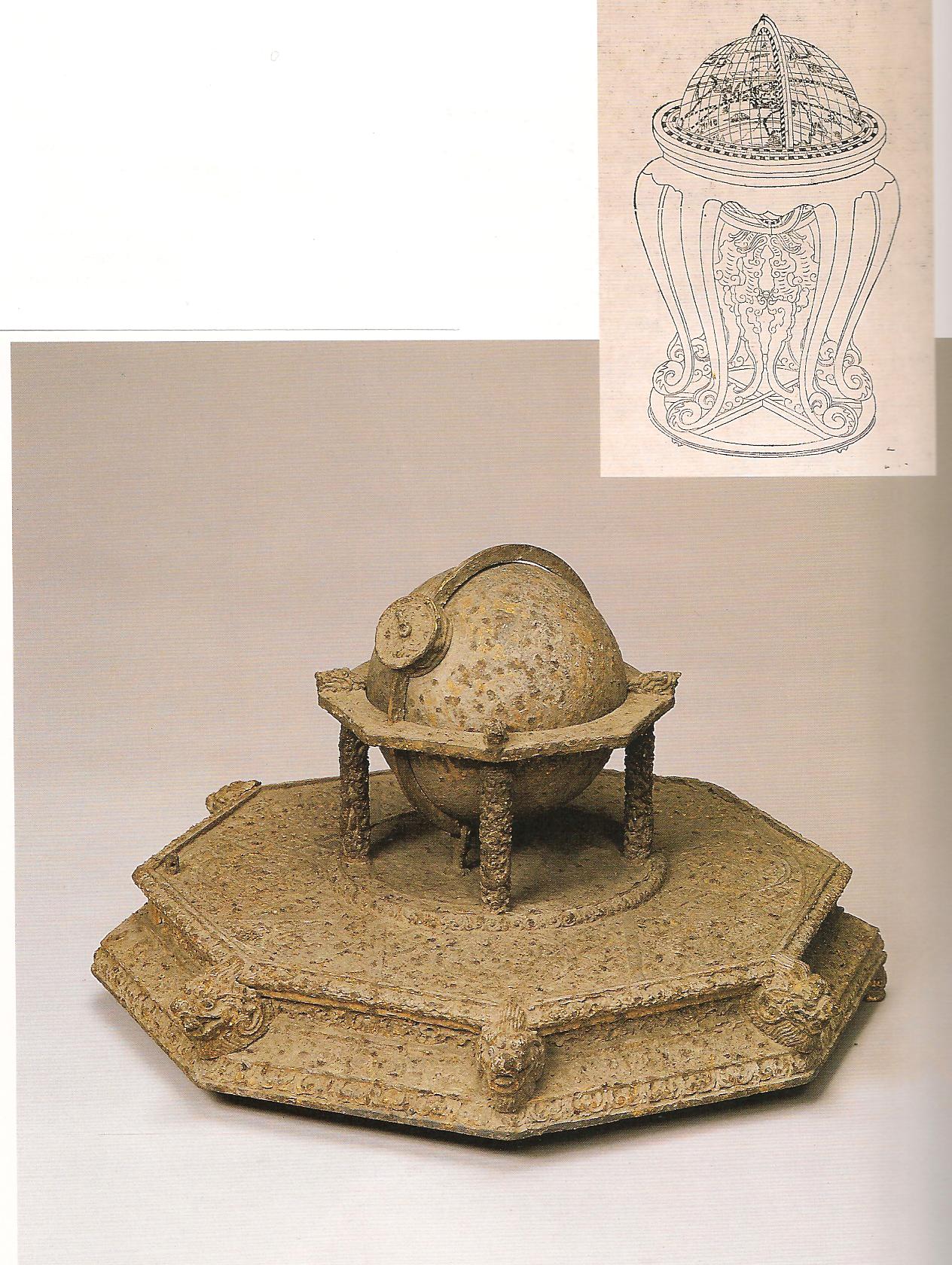

Ил.84. Глобус земной и гравюра из сборника Хуанчао лици туши   [158, т. 3].

Ил.83. Слева: Квадрант с двумя телескопами, сделанный для принца Уэльского Георга. Медь, литье, гравировка, золочение, Лондон, XVIII в.  Музей Гугун,  Пекин  [163, с. 121] (гравюра с его изображением из сборника Хуанчао лици туши   [158, т. 3]).

Ил.83. Слева: Квадрант с двумя телескопами, сделанный для принца Уэльского Георга. Медь, литье, гравировка, золочение, Лондон, XVIII в.  Музей Гугун,  Пекин  [163, с. 121].

Ил.82. Справа: Гравюра с изображением круглого транспортира с четырьмя фиксированными точками отсчета из сборника Хуанчао лици туши   [158, т. 3].

Ил.82. Слева: Круглый транспортир с четырьмя фиксированными точками отсчета (вид сверху и профиль). Медь, чеканка, гравировка, золочение. Пекинские придворные мастерские, XVIII в.  Музей Гугун,  Пекин  [163, с. 134].

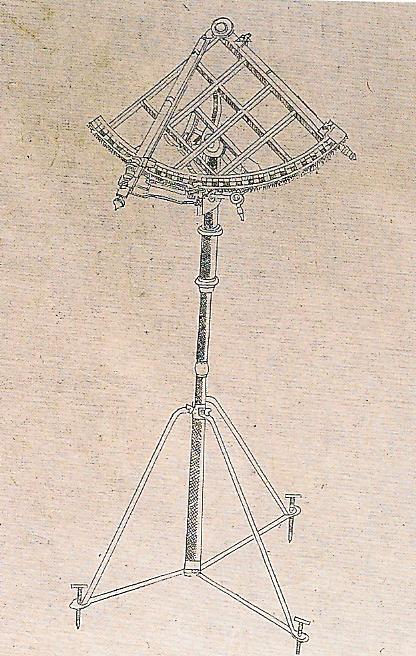

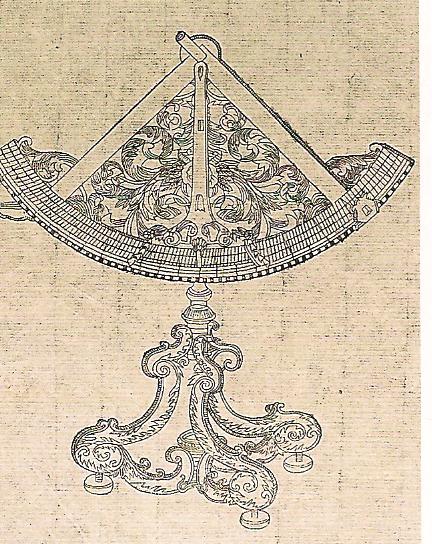

Ил.81. Справа: Гравюра с изображением квадранта из сборника Хуанчао лици туши   [158, т. 3].

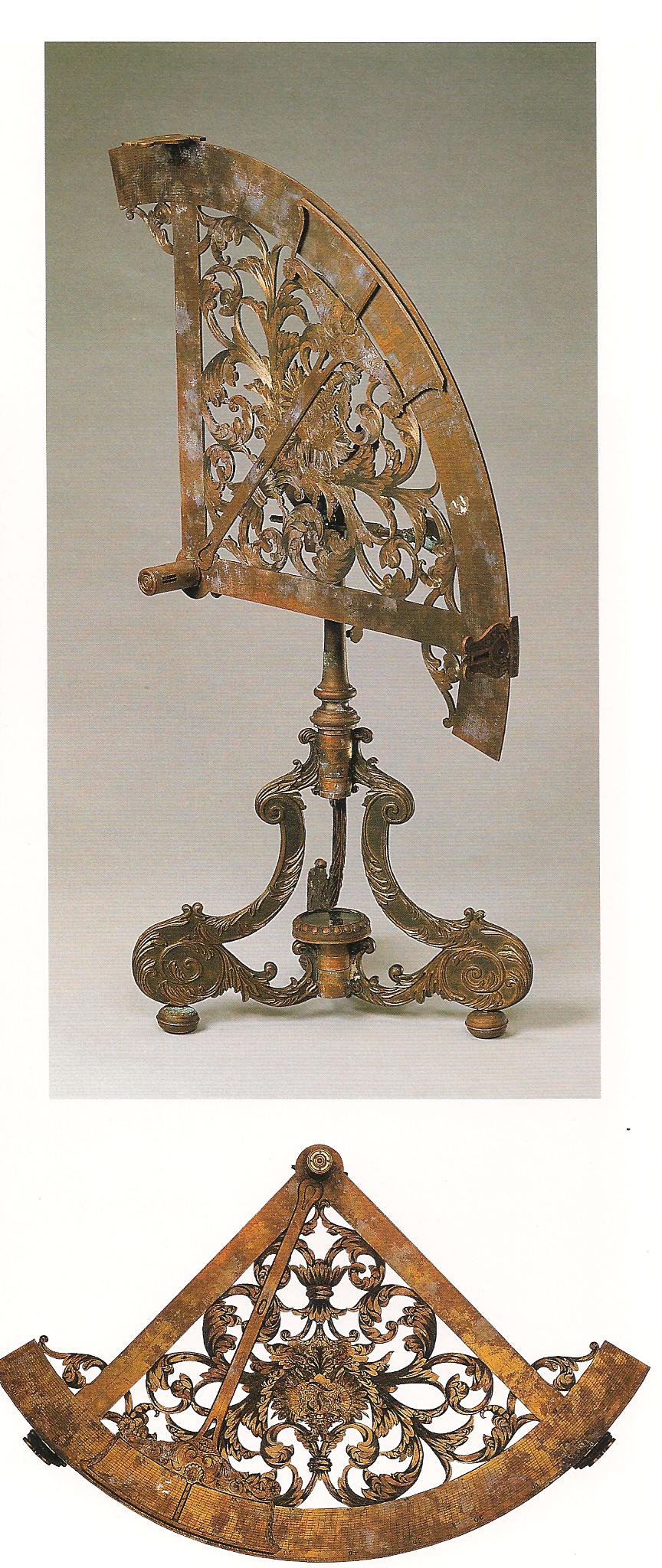

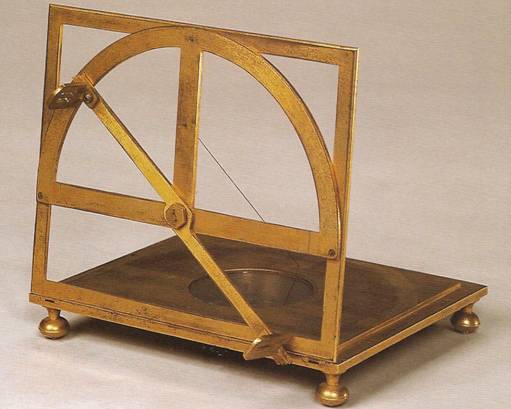

Ил.81. Слева: Квадрант. Металл, литье, гравировка. Пекинские придворные мастерские, период Канси. Музей Гугун,  Пекин  [163, с. 115].

Ил.80. Справа: Солнечно-лунно-звездный угломерный круг. Медь, литье, гравировка, золочение. Пекинские придворные мастерские, 1746.  Музей Гугун,  Пекин  [163, с. 17].

Ил.80. Слева: Гравюра с изображением солнечно-лунно-звездного угломерного круга из сборника Хуанчао лици туши [158, т. 3].

Ил.77. Справа: Гравюра с изображением лунных часов из сборника Хуанчао лици туши   [158, т. 3].

Ил.77. Слева: Лунные часы. Медь, литье, гравировка, золочение. Пекинские придворные мастерские, 1744.  Музей Гугун,  Пекин  [163, с.47-48].

Ил.76. Солнечные часы. Медь, литье, гравировка, золочение. Пекинские придворные мастерские, 1701.  Музей Гугун,  Пекин  [163, с. 22].

Ил.75. Справа: Фрагмент декора астрономической проекции для определения небесного экватора. Медь, литье, гравировка, золочение. Пекинские придворные мастерские, 1750. Музей Гугун, Пекин [163, с. 18].

Ил.75. Справа: Астрономическая проекция для определения небесного экватора. Медь, литье, гравировка, золочение. Пекинские придворные мастерские, 1750. Музей Гугун, Пекин [163, с. 18].

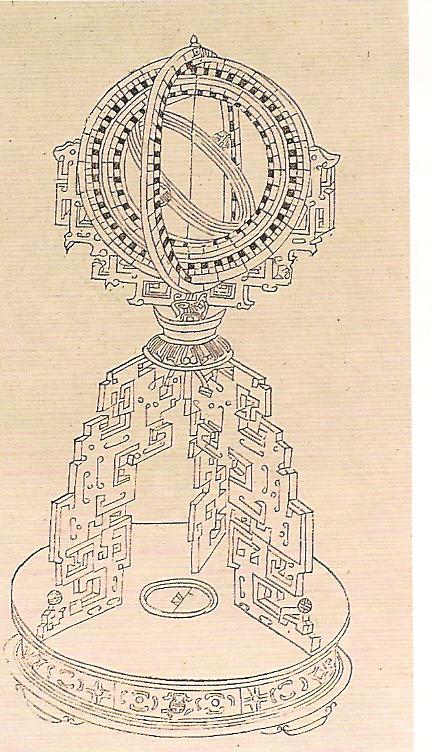

Ил.75. Слева: Гравюра с изображением астрономической проекции для определения небесного экватора из сборника Хуанчао лици туши   [158, т. 3].

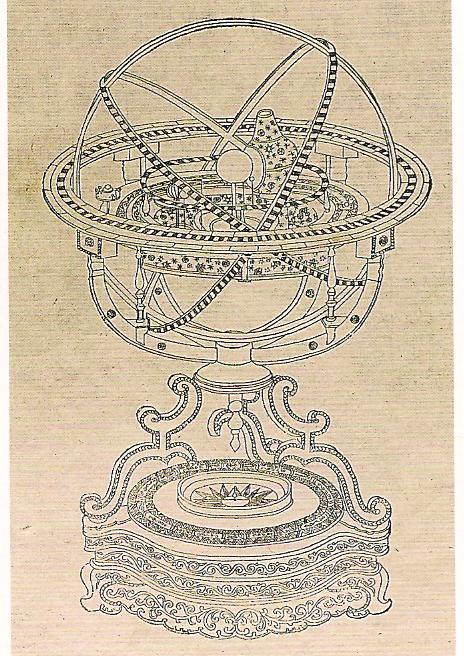

Ил.74. Справа: Гравюра с изображением планетария из сборника Хуанчао лици туши   [158, т. 3].

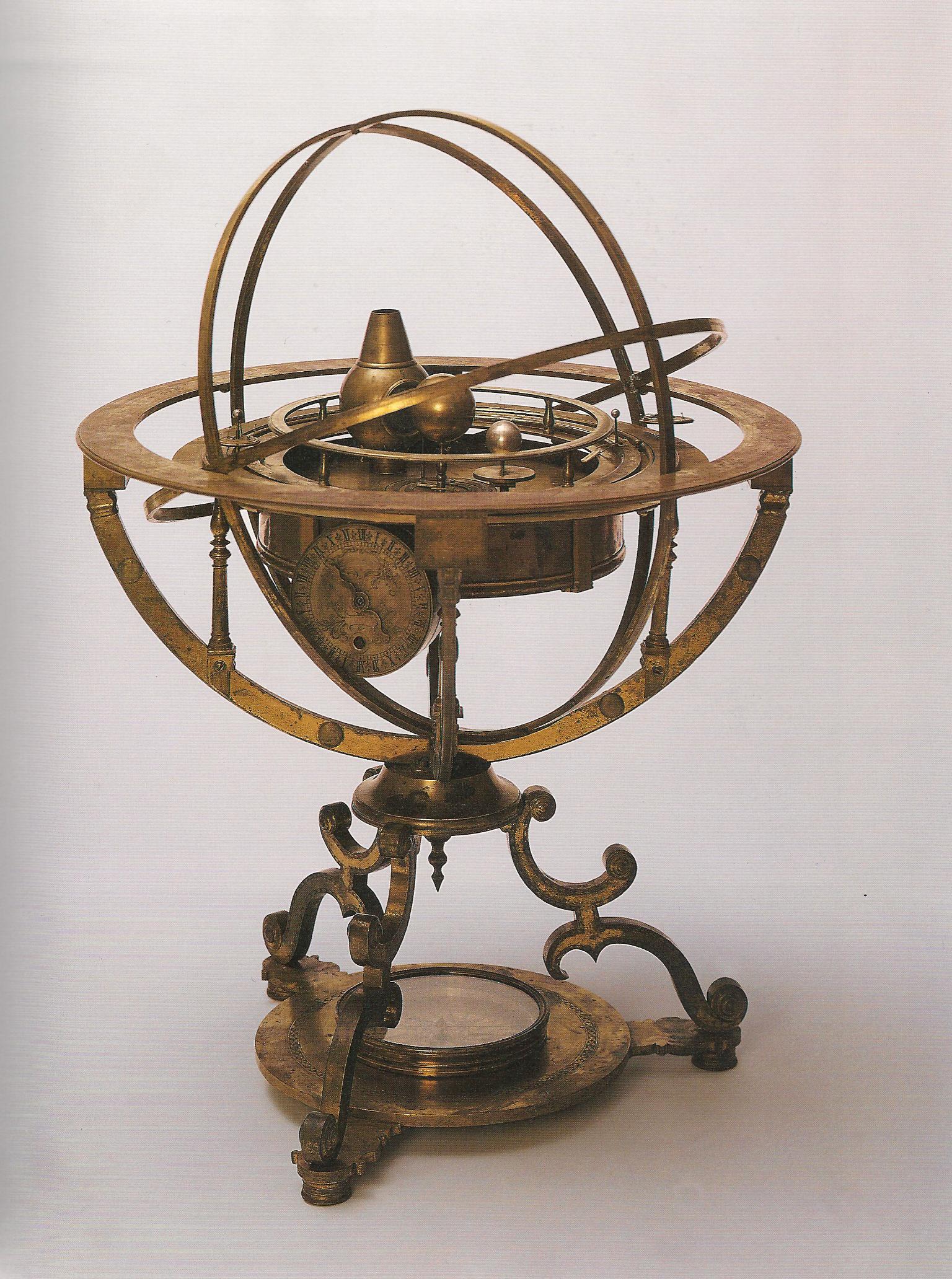

Ил.74. Слева: Планетарий. Медь, литье, гравировка, золочение. Англия, XVIII в.  Музей Гугун, Пекин  [163, с. 12].

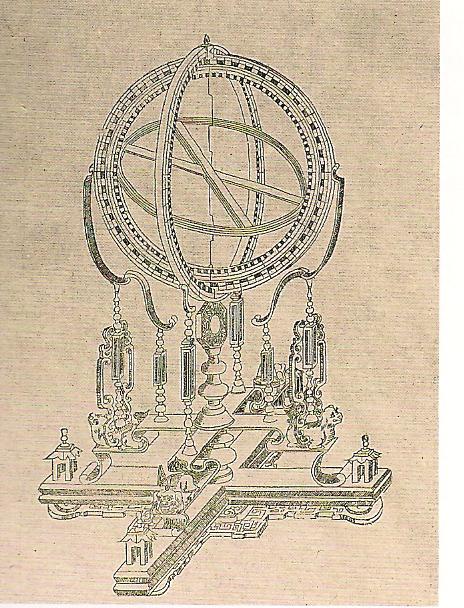

Ил.73. Справа: Гравюра с изображением армиллярнай сферы с маркой Ф. Вербиста из сборника Хуанчао лици туши   [158, т. 3].

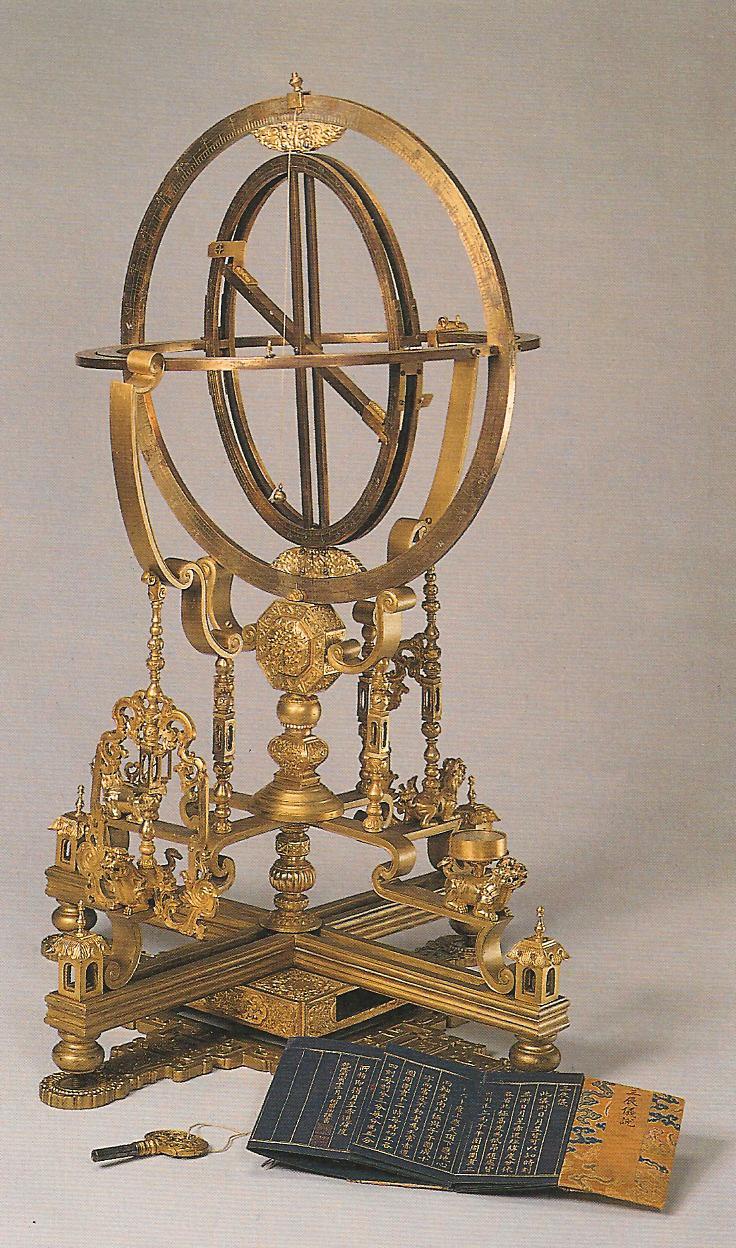

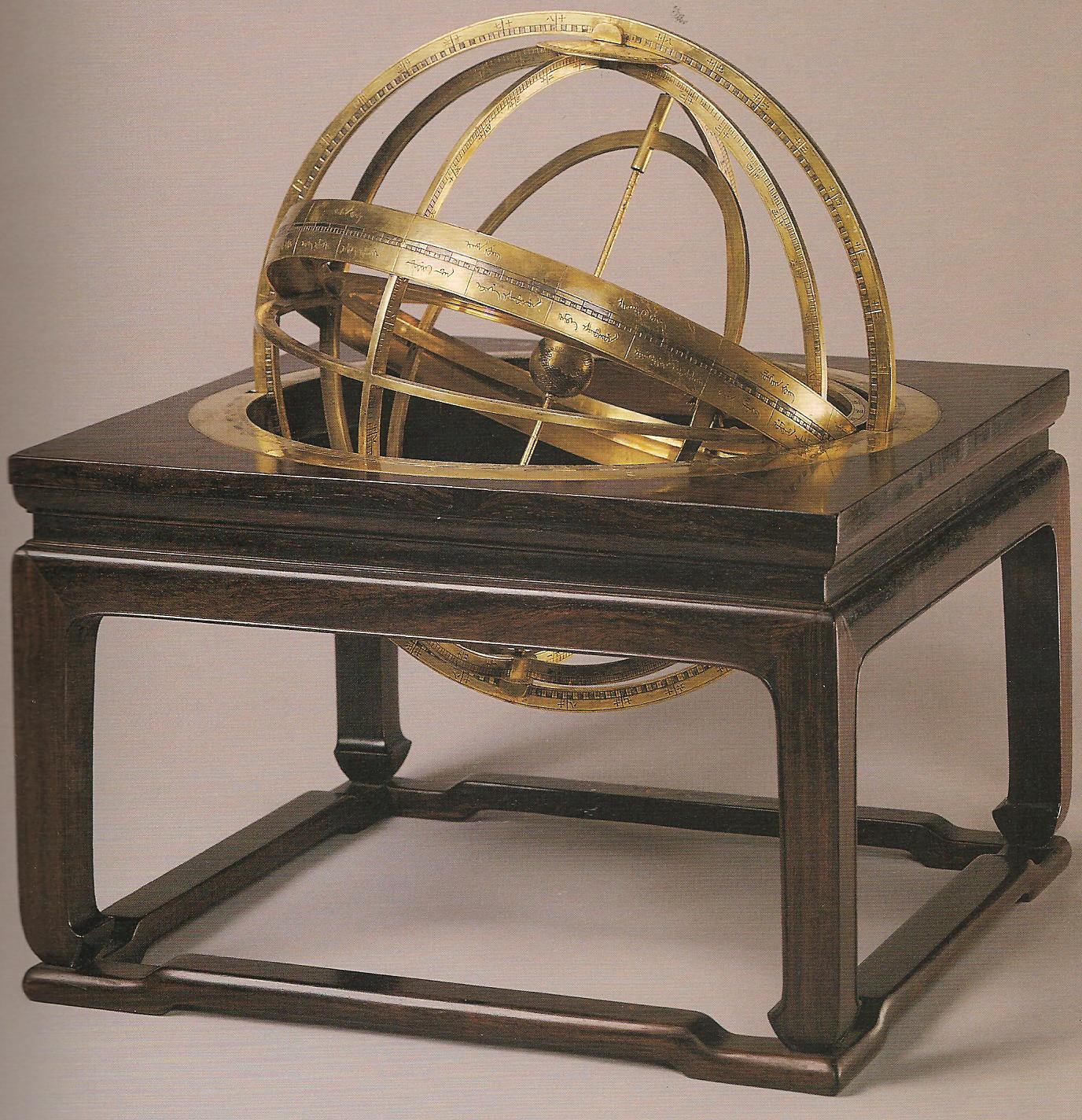

Ил.73. Слева: Армиллярная сфера с маркой Ф. Вербиста. Медный сплав, литье, гравировка, золочение. Пекинские придворные мастерские, 1669. Музей Гугун, Пекин  [163, с. 8-9].

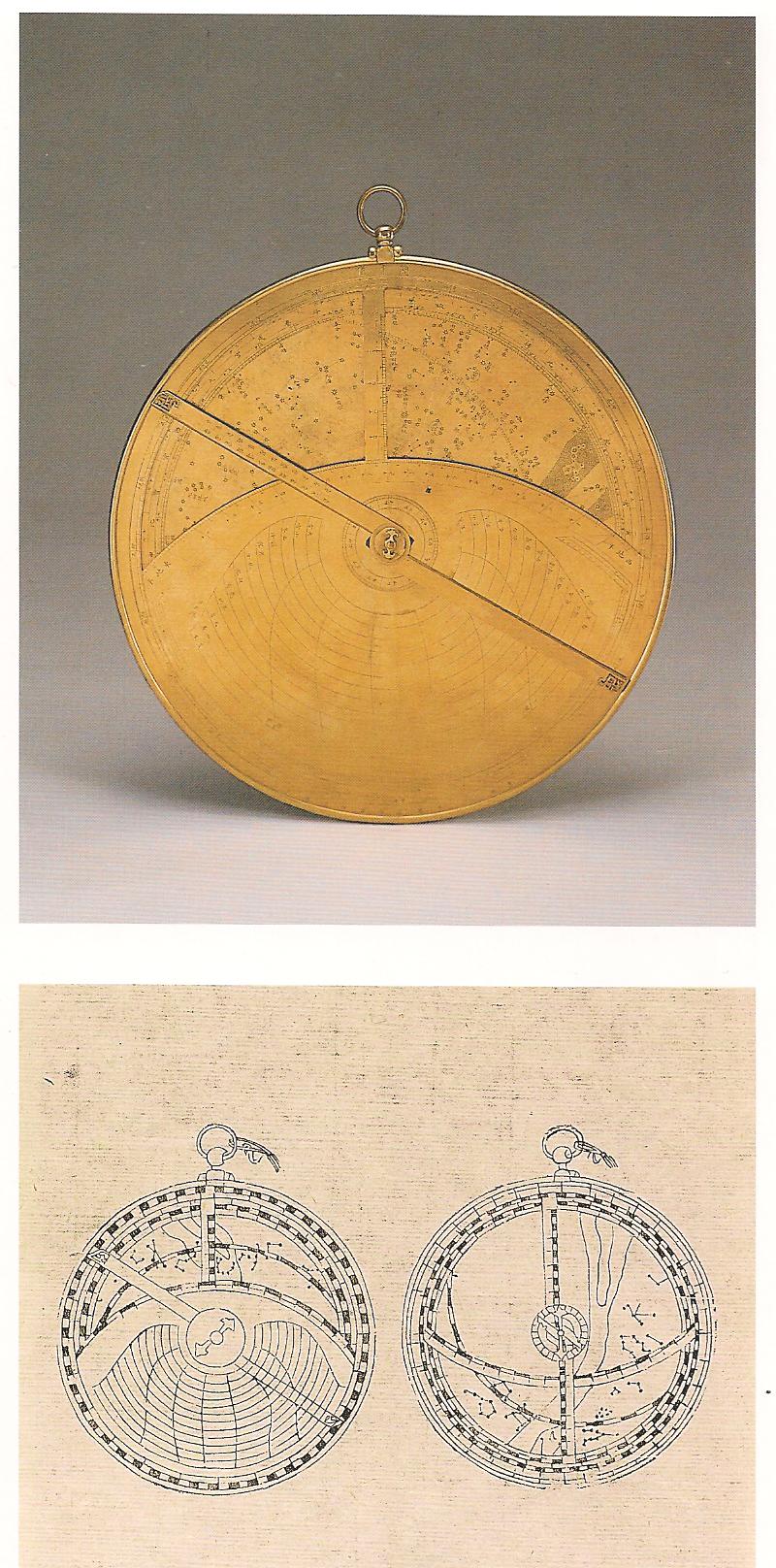

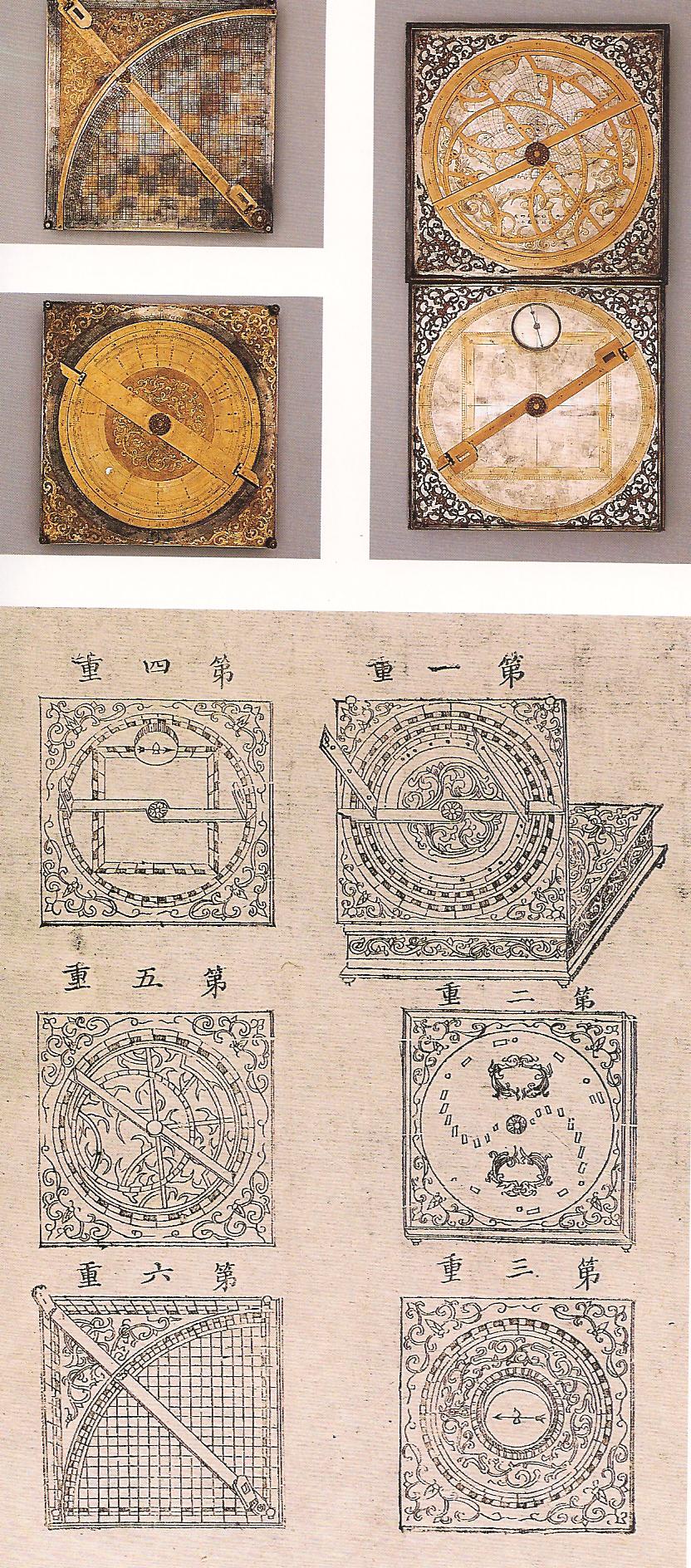

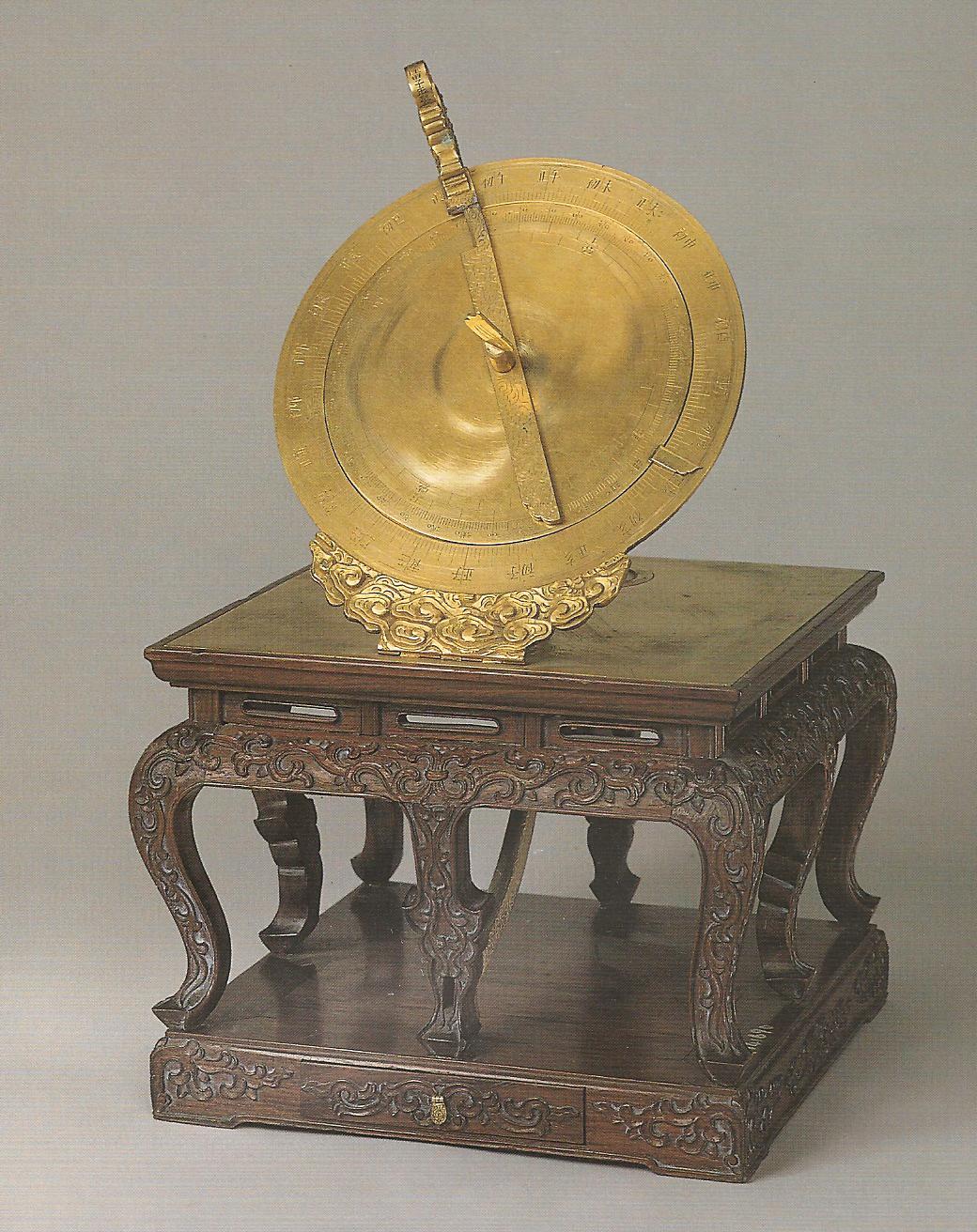

Ил.72. Вверху: Астролябия. Медь, гравировка, золочение. Пекинские придворные мастерские, 1681. Музей Гугун,  Пекин  [163, с. 55].

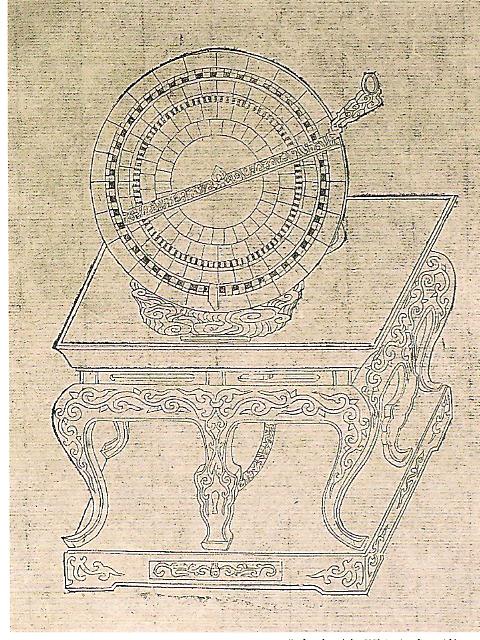

Внизу: Гравюра с ее изображением из сборника Хуанчао лици туши   [158, т. 3].

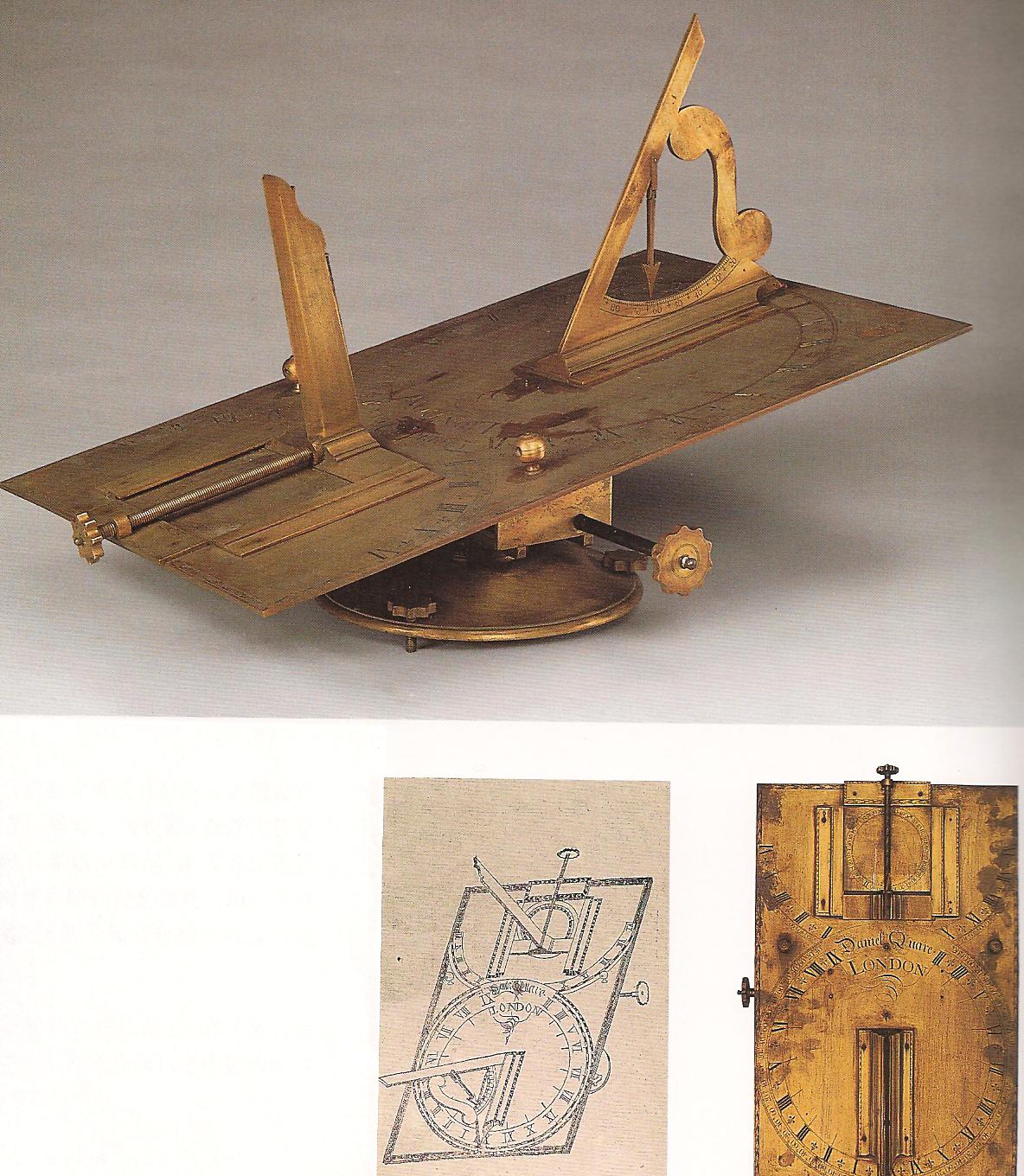

Ил.71. Вверху: Равноденственные солнечные часы. Медь, литье, гравировка, золочение. Лондон, XVIII в.  Музей Гугун,  Пекин  [163, с. 52].

Внизу: Гравюра с их  изображением из сборника Хуанчао лици туши   [158, т. 3].

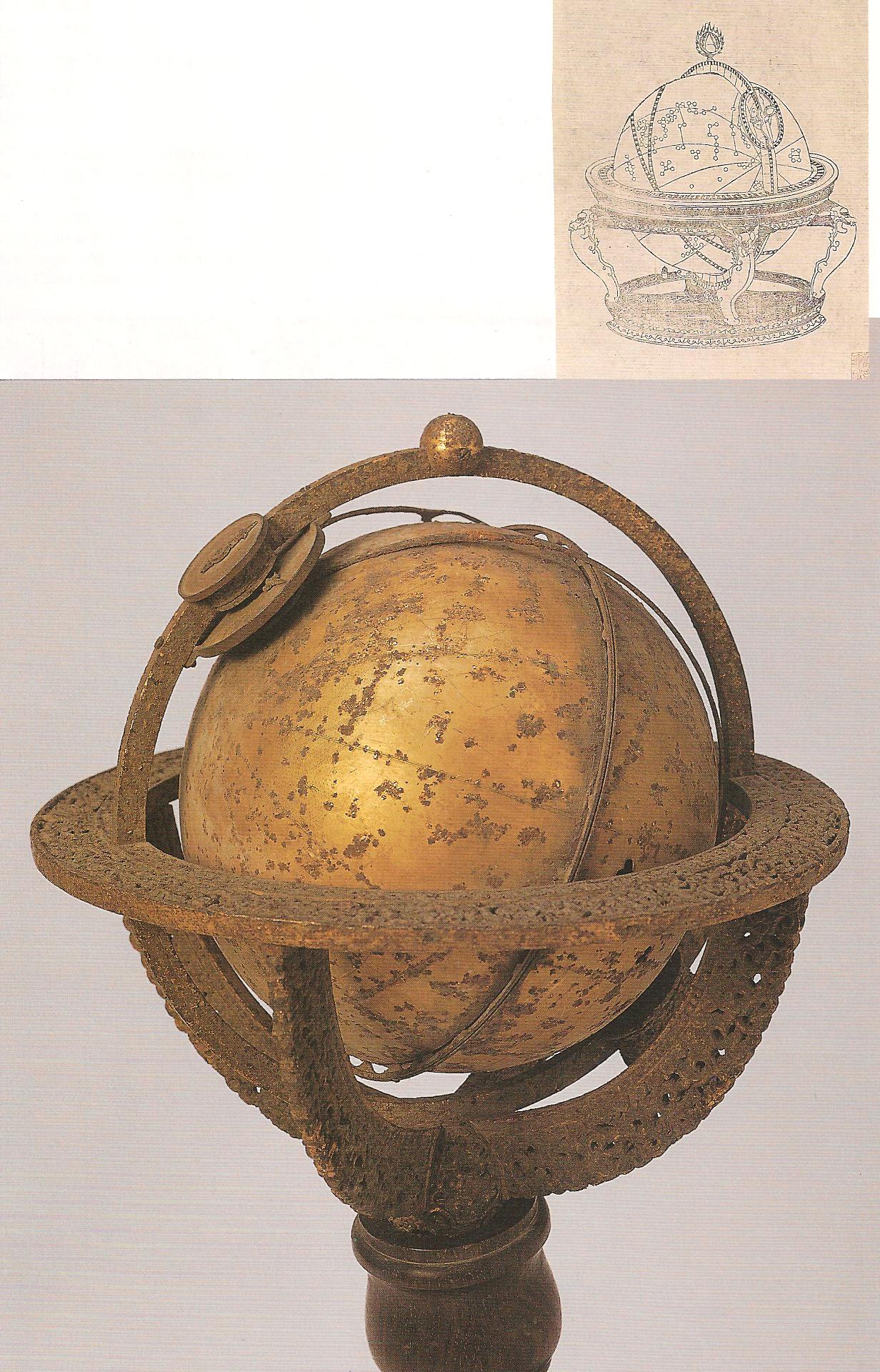

Ил.70. Внизу: Небесный глобус. Железо, золотая насечка, Пекинские придворные мастерские 1657. Музей Гугун, Пекин  [163, с. 4].

Вверху: Гравюра с его изображением из сборника Хуанчао лици туши   [158, т. 3].

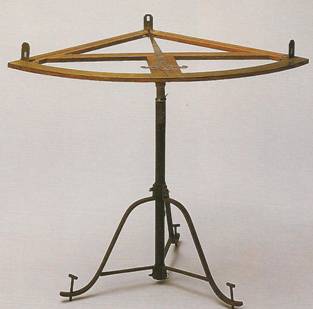

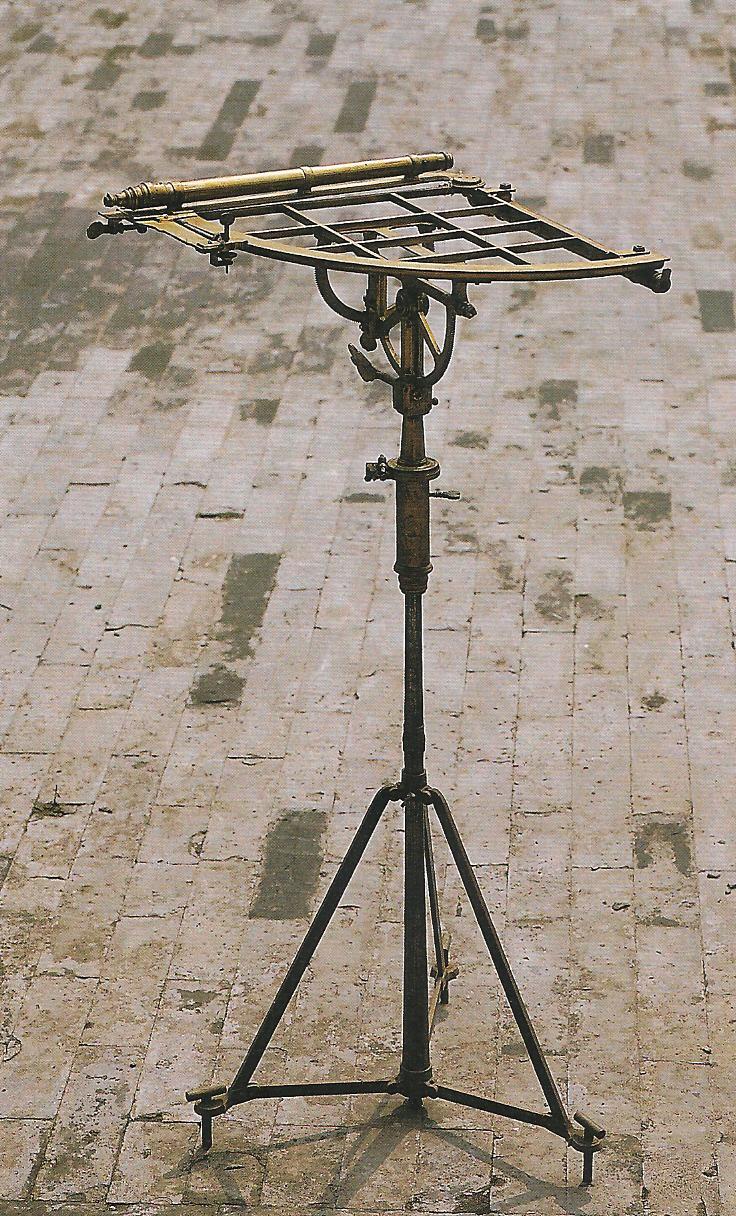

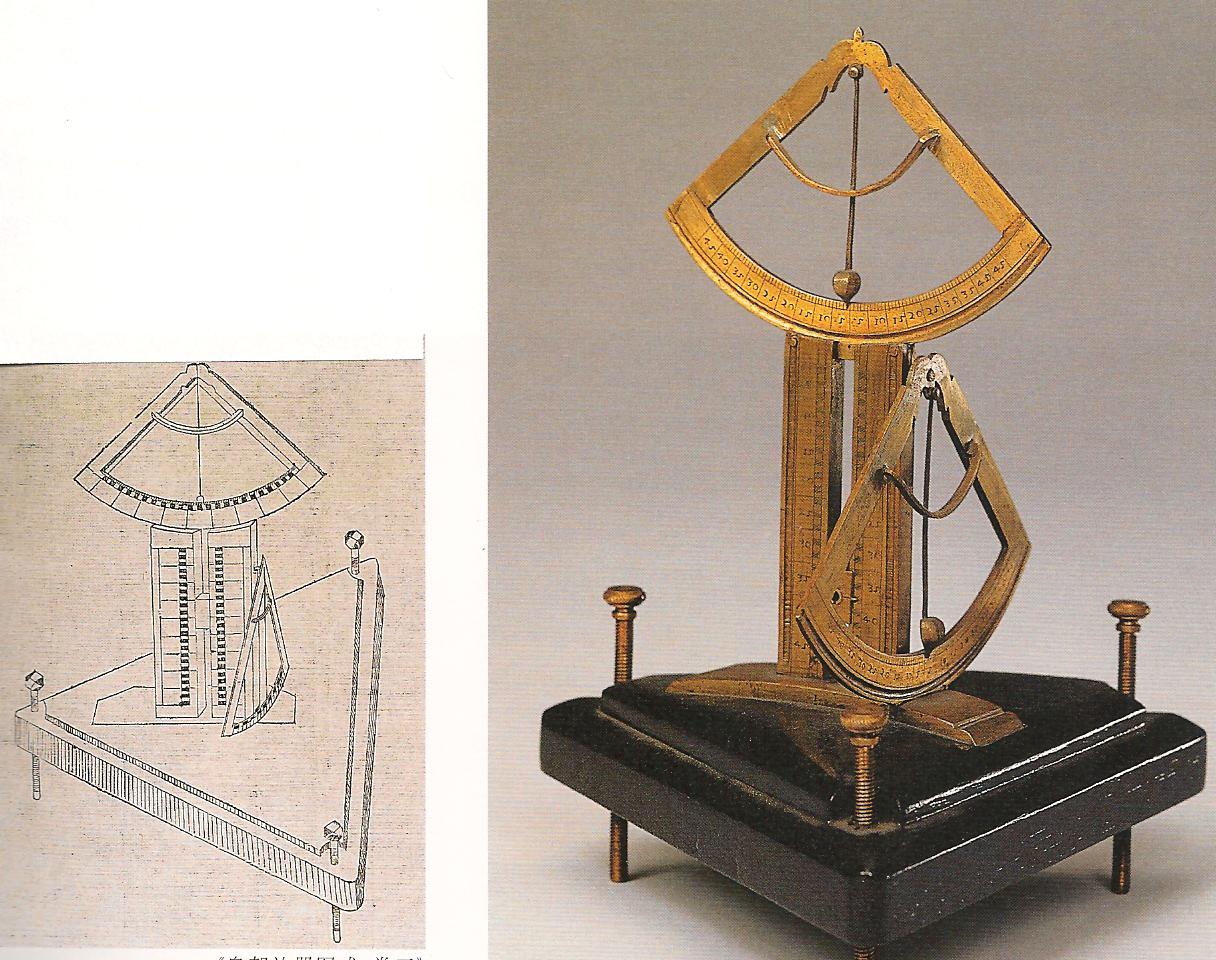

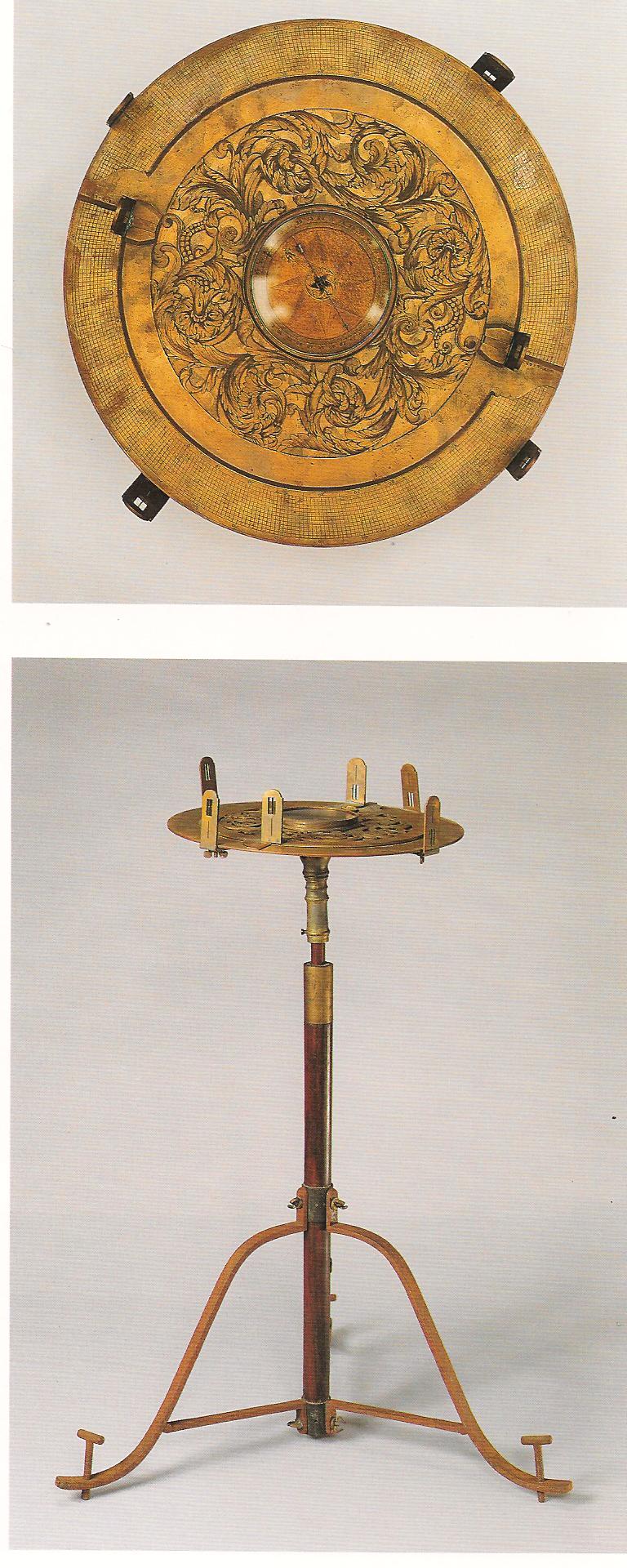

Ил.69. Справа: Артиллерийский квадрант. Медь, литье, гравировка, золочение. Пекинские придворные мастерские, период Цяньлун. Музей Гугун,  Пекин  [163, с. 123].

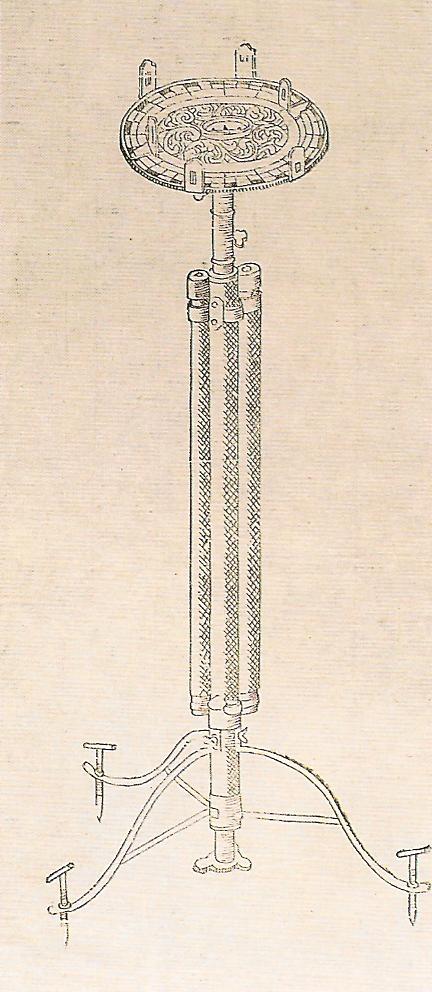

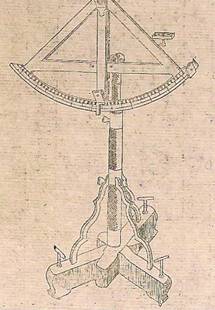

Слева: Гравюра с его изображением из сборника Хуанчао лици туши   [158, т. 3].

Рис.5 Людовик XIV посещает Королевскую Академию наук. Гравюра на меди. Франция, около 1700 г.

Ил.68. Адам  Шаль фон Белл. Гравюра на меди из книги China Illustrata Атанасиуса Кирхера (1602-1680). Амстердам, 1667. Государственный музей, Кёльн [206, с. 112].

Рис.4. Астрономы китайского императора. Ковер из китайской серии.

Мануфактура Бове. Франция, конец XVII – начало XVIII вв.

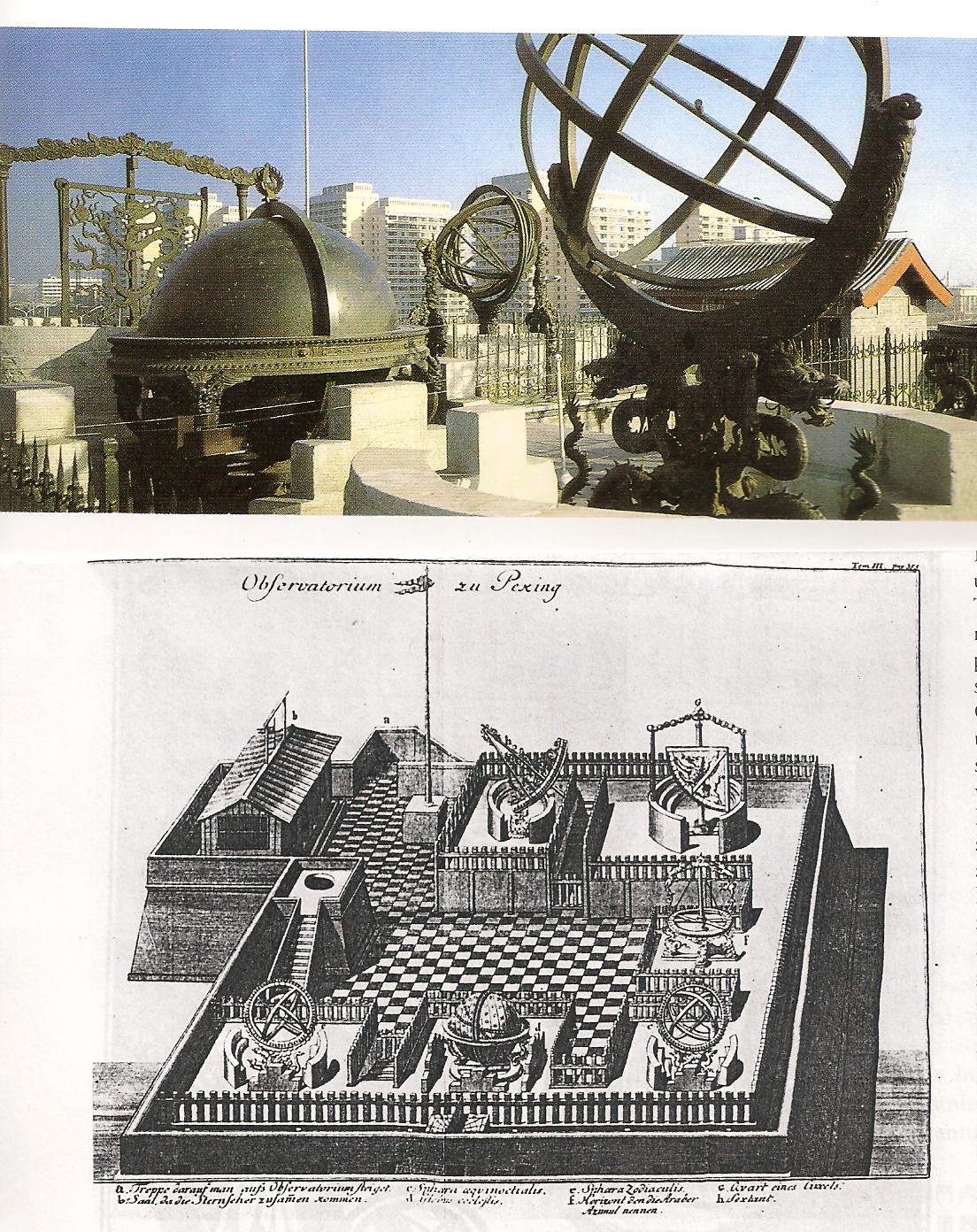

Рис.3. Обсерватория в Пекине. Гравюра на меди из книги иезуита Ж.-Б. дю Альде (1749)  и современный фотоснимок (выше).
